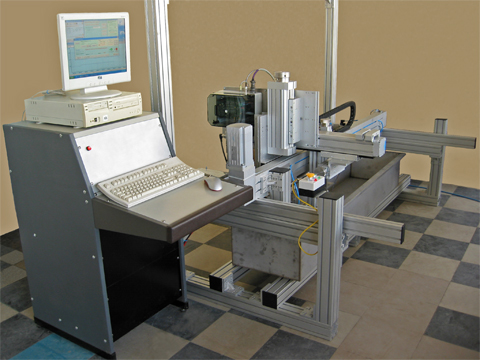

SR-USMP-11. Установка для неразрушающего контроля ультразвуковым методом качества металлических изделий.
Установка предназначена для неразрушающего контроля ультразвуковым методом сплошности цилиндрических изделий
диаметром от 10 до 50 мм и длиной от 100 до 1200 мм.
Установка относится к средствам неразрушающего контроля,
работающим при выявлении реальных дефектов (несплошностей) в режиме порогового условия контролируемого параметра
и относится к классу индикаторных приборов (дефектоскопов).
Для генерации гармонических возбуждающих сигналов, регистрации и обработки измерительной информации, передачи данных на принтер и ПК,
управления механикой со встроенным программным обеспечением используется разработанный Центром Исследований "СНАЙПЕР" измерительный контроллер SR-US-11.
При помощи разработанного Центром Исследований "СНАЙПЕР" программного обеспечения установка
способна выявлять, определять размер и расположение и частично классифицировать различные типы
дефектов (раковины, трещины, закаты, ужимы, непровары и пр.). Установка может быть настроена на разные типы изделий,
переключение между настройками производится оперативно.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диаметр контролируемых изделий, мм
- Длина контролируемых изделий, мм
- Переналадка на другой диаметр, мин
- Производительность, м/мин
- Частота возбуждения, МГц
- Неконтролируемая зона по торцам изделий, мм
- Дискретность измерения координаты, м
- Время непрерывной работы
- Напряжение питающей сети, В
- Частота питающей сети, Гц
- Потребляемая мощность, Вт
- Давление сжатого воздуха, бар
- Габаритные размеры, мм (ДхШхВ)
- Масса установки, кг
|
- от 10 до 50
- от 100 до 1200
- 15
- 6
- 0.5-30.0
- менее 10
- 0.03
- не ограничено
- 220±20
- 50±0.5
- не более 1500
- 6
- 2900х1055х1300
- 300
|
|
