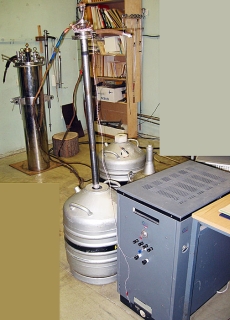

SR-SC-03. Стенд для исследования критических параметров сверхпроводящих материалов (низкотемпературных и ВТСП).
Стенд SR-SC-03 предназначен для исследований в лабораторных и заводских условиях. Стенд позволяет регистрировать
и исследовать:
- вольт-температурные характеристики сверхпроводников (при заданном токе в образце),
- вольт-амперные характеристики сверхпроводников (при заданной температуре),
в диапазоне температур от 4.2 К до комнатной, в том числе в магнитных полях до 12 Тл.
Стенд включает в себя микроконтроллерный блок управления, модули управления нагревателем и
источниками тока, модули преобразования и регистрации входных сигналов, вспомогательное оборудование.
Стенд содержит два встроенных источника тока (1 А и 10 А), а также позволяет работать с внешними
источниками (200 А и 850 А), допускающими аналоговое управление.
Для работы со стендом были специально разработаны низкотемпературные зонды ЗНТ-07, ЗНТ-08М.
Для измерения температуры могут использоваться следующие термометры:
- угольные термометры ТСУ-2 (ВНИИФТРИ),
- родий-железные термометры ТСРЖН-4 (ВНИИФТРИ),
- термометры CX-1030-SD-4B на резисторах Cernox (Lake Shore).
Термометры ТСУ-2 (с поправкой) и CX-1030-SD-4B могут применяться для измерения температуры в магнитном поле.
Стенд работает под управлением специализированного программного обеспечения,
устанавливаемого на ПК, к которому подключается блок управления. Программное обеспечение включает
в себя две основные программы - Supercon2002 (проведение
экспериментов) и Handle2006 (обработка полученных данных).

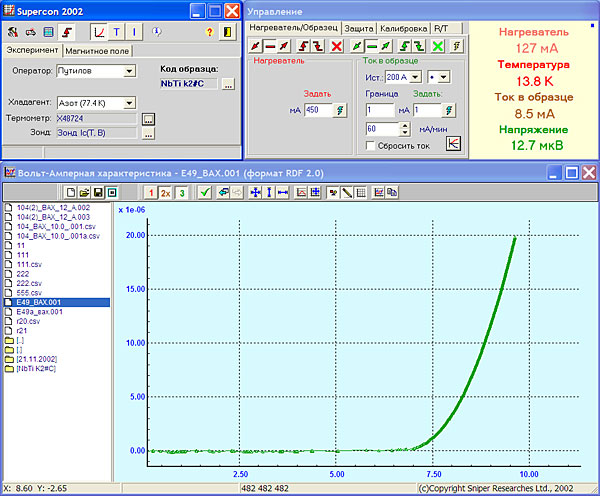

Основные возможности ПО Supercon2002:
- ввод исходных данных эксперимента,
- управление нагревателем (по линейному закону или ручное),
- управление источником тока (по линейному закону или ручное),
- отображение текущих значений тока нагревателя, тока в образце, температуры, падения напряжения в реальном времени,
- отображение данных в реальном времени в виде графиков,
- регистрация кривых ВАХ, ВТХ,
- автоматическое отключение тока при "срыве" ВАХ,
- сохранение данных в форматах RDF, CSV, XLS,
- просмотр ранее записанных данных.

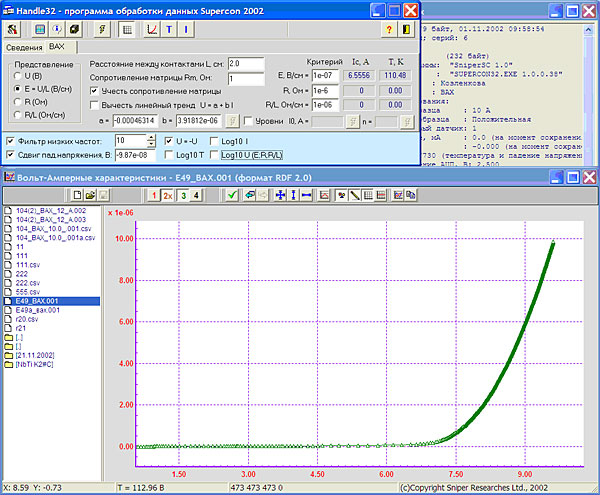

Программа Handle32 предназначена для обработки данных, полученных на
стенде с помощью программы Supercon2002.
Основные возможности ПО Handle32:
- отображение записанных данных в виде графиков,
- просмотр сведений из заголовка файла об условиях и параметрах эксперимента,
- сохранение данных в другом формате,
- смена представления данных (U, E, R, R/L),
- представление данных в логарифмических координатах,
- обработка кривых:
- - коррекция сопротивления матрицы,
- - устранение линейного тренда,
- - цифровая фильтрация,
- - коррекция полярности,
- определение критических параметров по заданным критериям E, R, R/L,
- преобразование форматов файлов данных.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Режимы работы:
- Входные каналы:
- Применяемые термометры: ТСУ-2, ТСРЖН-4, CX-1030-SD-4B (Cernox).
- Применяемые зонды: ЗНТ-07, ЗНТ-08М.
- Диапазон измерительных сигналов:
|
|
* в зависимости от термометра, ** в зависимости от источника тока
- Возможность смены полярности
- Работа в магнитных полях
- Частота опроса АЦП
- Постоянная времени прибора
- Диапазон скоростей изменения тока
- Формат выходных данных
- Порт RS232
- Время непрерывной работы
- Температура окружающей среды
- Относительная влажность
- Время установления рабочего режима
- Напряжение питающей сети
- Частота питающей сети
- Потребляемая мощность
- Габаритные размеры (Ш х В х Г), мм
- Масса прибора
- Срок службы
|
- Да
- до 12 Тл
- 150 Гц (ВАХ, ВТХ)
- 5 с
- 0.1 мА/с - 100 мА/с
- RDF, CSV, XLS
- 2
- не ограничено
- 10°С ... 35°С
- не более 90%
- 30 мин
- 220 ± 22 В
- 50 ± 1 Гц
- не более 50 Вт
- 400 х 700 х 600
- 25 кг
- 10 лет
|
|
