SR-SCVA-13 "VAC-2013". Мобильный стенд для исследования вольт-амперных характеристик сверхпроводящих материалов (низкотемпературных и ВТСП).

Мобильный стенд VAC-2013 является компактной модификацией на современной элементной базе популярного прибора SR-SCVA-06 и также предназначен для исследования вольт-амперных характеристик сверхпроводников.

Прибор VAC-2013 имеет два входных канала: падение напряжения на образце, ток в образце и один аналоговый выход (два диапазона) для управления разверткой тока. Все АЦП и ЦАП гальванически развязаны от компьютера и друг от друга. Сигналы регистрируются с помощью высокоточных 24-разрядных АЦП. Падение напряжения измеряется непосредственно на объекте измерения по четырёхпроводной схеме. Для измерения тока в образце регистрируется падение напряжения на шунте, после чего пересчитывается в соответствующие единицы измерения. Параметры шунтов и т.д. предварительно задаются в настройках программного обеспечения. Для связи с компьютером используется интерфейс USB, питание прибора также осуществляется от USB.

Измерение выполняется в автоматическом режиме. Прибор управляет разверткой тока образца в соответствии с предварительно заданными параметрами (скорость линейного изменения тока, конечный ток). Команда начала измерения подаётся от компьютера. Перед началом каждого измерения прибор выполняет самокалибровку, после чего начинается линейная развертка тока от нуля до заданного значения. Программное обеспечение прибора позволяет управлять разверткой тока в реальном времени: менять скорость и целевое значение тока, увеличивать или уменьшать ток, приостанавливать и возобновлять линейное изменение. Завершение измерения происходит при достижении заданного тока, по команде от компьютера (нажатием кнопки "СТОП"), а также автоматически при превышении заданного уровня напряжения на образце.

Основные отличия от прибора SR-SCVA-06 следующие:

• имеется аналоговый выход для управления разверткой тока в образце, и поддержка со стороны ПО,
• магнитное поле не регистрируется, его текущее значение вводится для протокола,
• прибор подключается к ПК по USB (определяется как HID-устройство, не требует дополнительных драйверов),
• зарезервирована возможность измерения температуры (2 канала),
• компактные размеры.

Для обучения работе с прибором и для проверки его работоспособности прибор имеет встроенный аппаратный имитатор, позволяющий имитировать работу в реальных условиях. При работе с имитатором доступны все органы управления, а регистрируемые кривые по форме близки к вольт-амперным характеристикам сверхпроводников.

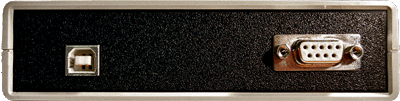

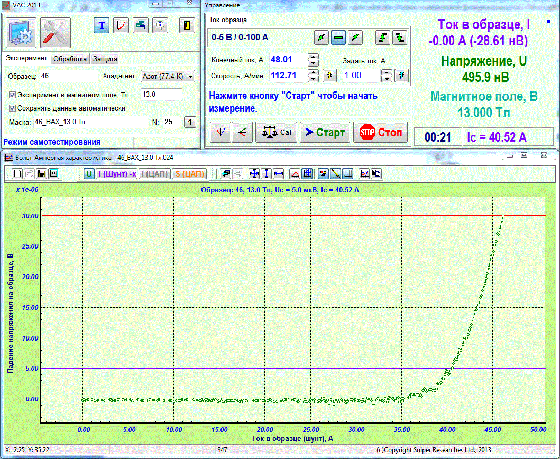

Прибор работает под управлением разработанного центром исследований "СНАЙПЕР", специализированного программного обеспечения VAC-2013, устанавливаемого на ПК с MS Windows, к которому подключается прибор. Дистрибутив ПО входит в комплект поставки прибора.

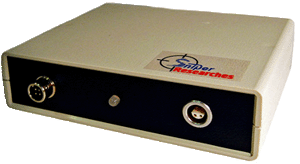

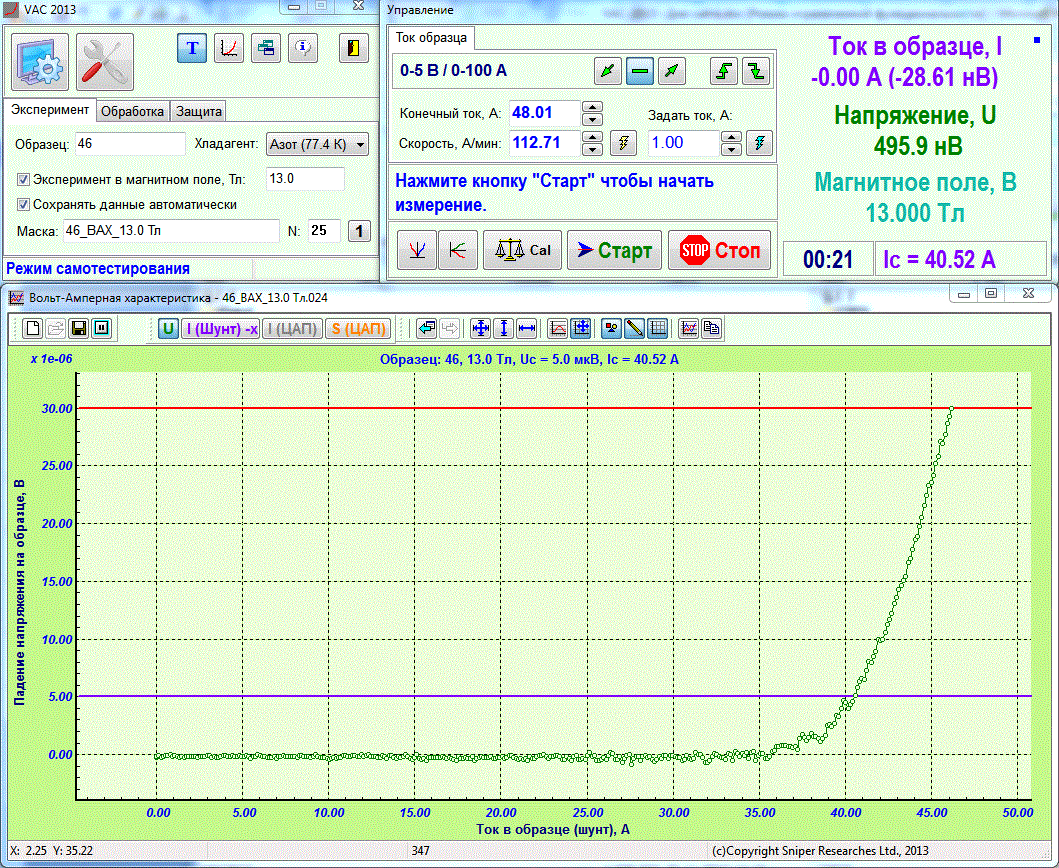

Основные возможности ПО VAC-2013:

• настройка параметров прибора при проведении экспериментов,
• отображение данных на экране ПК в реальном времени в процессе снятия ВАХ,
• управление разверткой тока в реальном времени,
• автоматическое определение критического тока (по предварительно заданному критерию),
• сохранение всех результатов в файлах форматов XLS и CSV (Microsoft Excel).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входные каналы: падение напряжения ток в образце (шунт) Аналоговый выход: диапазоны Диапазон измерительных сигналов: падение напряжения на образце падение напряжения на шунте тока образца Частота опроса АЦП Постоянная времени прибора Интерфейс Время непрерывной работы Температура окружающей среды Относительная влажность Время установления рабочего режима Потребляемая мощность Габаритные размеры (Ш х В х Г), мм Масса прибора Срок службы

0-5В, 0-10В   ± 20 мВ ± 80 мВ 150 Гц 2 с USB не ограничено 10°С ... 35°С не более 90% 20 мин не более 2 Вт 140 х 30 х 130 не более 0.3 кг 10 лет
